ロジアナ用のレベルコンバーター(製作編)

レベルコンバーターを兼ねたバッファ回路の製作記事。今回は製作編。

 ・VCCに3.3Vを入れる。
 ・VCCとGNDにパスコンを挟む。
 ・G1(1PIN)とG2(19PIN)をGNDに落とす。

という具合ですので、回路図は割愛。
詳しくは[TC74VHC541FT]のデーターシートを読んで下さい。

要するに

 ・VCCからパスコン用の配線
 ・GNDとG1とG2とパスコンを繋げた配線

が、有ればOK。

てなことで、変換基板に開いているスルーホールを利用。
0.32mmのすずメッキ線は通りました。

実体配線図は、こんな感じ。

表にパスコンを配置したかったので、0.8mmの穴をパターンに開けました。

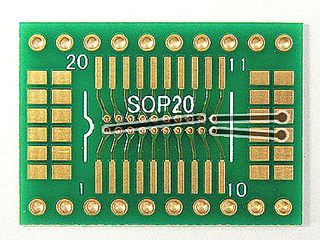

実際の加工は、こんな感じ。


あとは念のためのビニールテープで絶縁すれば、OK。


本当は、こういう時こそのカプトンテープ(耐高温テープ)。。。。
カプトンテープなんて、在庫ないよ。後の祭りだが、ポチったよ(´・ω・`)


5mm幅ならば121円とか、なんなのソレ。


最後は例のごとく、ゴム板を貼り付けて裏面の絶縁をしっかりすれば完成と。
予想以上にスマートに作れたので大満足でやんす。ლ(❛◡❛✿)ლ

コネクター編に続きます。
